Servo motor sürücüleri tedarikçisi olarak müşterilerden bu sürücülerin kısa devre koruma mekanizması hakkında sıklıkla sorularla karşılaşıyorum. Kısa devre korumasının nasıl çalıştığını anlamak, servo motor sistemlerinin güvenilir ve emniyetli çalışmasını sağlamak için çok önemlidir. Bu blogda servo motor sürücüsünün kısa devre korumasının nasıl çalıştığının detaylarına değineceğim.
Servo Motor Sürücülerinin Temellerini Anlamak
Kısa devre korumasını keşfetmeden önce servo motor sürücüsünün ne olduğunu anlayalım. Servo motor sürücüsü, servo motorun çalışmasını kontrol eden elektronik bir cihazdır. Motora gerekli elektrik gücünü ve sinyalleri sağlayarak hassas hız, tork ve konum kontrolü elde etmesini sağlar.

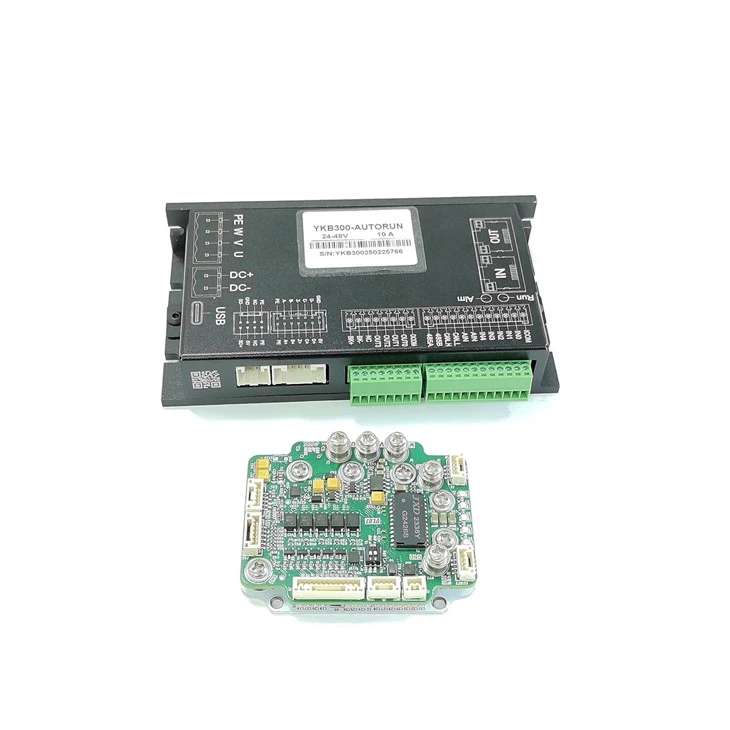

Servo motor sürücüleri farklı türlerde gelir:Servo Motor Doğrudan TahrikliVeEthercat Motor Sürücüsü. Her tipin kendine has özellikleri ve uygulamaları vardır ancak hepsi servo motoru etkili bir şekilde sürmek gibi ortak bir hedefi paylaşır.
Kısa Devre Koruması İhtiyacı
Servo motor sürücüsünde çeşitli sebeplerden dolayı kısa devreler meydana gelebilir. Örneğin hasarlı kablolar, yanlış kurulum veya bileşen arızaları kısa devreye neden olabilir. Kısa devre meydana geldiğinde sürücüden aşırı yüksek bir akım geçebilir, bu da aşırı ısınmaya, elektronik bileşenlerin hasar görmesine ve hatta güvenlik tehlikesi oluşturmasına neden olabilir.
Bu sorunları önlemek için kısa devre koruması şarttır. Sürücüyü, servo motoru ve tüm sistemi kısa devrenin yıkıcı etkilerinden korumaya yardımcı olur.
Kısa Devre Koruması Nasıl Çalışır?
Akım Algılama
Kısa devre korumasının ilk adımı akım algılamadır. Servo motor sürücüleri, motor sargılarından geçen akımı sürekli olarak izleyen akım sensörleri ile donatılmıştır. Bu sensörler, hall etkili sensörler veya şönt dirençler gibi çeşitli teknolojilere dayalı olabilir.
Hall etkisi sensörleri akımın oluşturduğu manyetik alanı tespit ederek çalışır. Bunlar non-invaziftir ve doğru akım ölçümleri sağlayabilir. Öte yandan şönt dirençler basit ve uygun maliyetlidir. Bilinen bir dirençteki voltaj düşüşünü ölçerek ve ardından akımı hesaplamak için Ohm yasasını kullanarak çalışırlar.
Akım sensörü önceden belirlenmiş bir eşiği aşan bir akım tespit ettiğinde sürücünün kontrol devresine bir kısa devrenin meydana gelebileceğini belirten bir sinyal gönderir.
Kontrol Devresi Yanıtı
Kontrol devresi akım sensöründen sinyal aldığında sürücüyü korumak için hemen harekete geçer. Kontrol devresinin yanıt vermesinin birkaç yolu vardır:
Gücün Kapatılması
En yaygın tepkilerden biri motora giden güç kaynağını kapatmaktır. Sürücüde, motora giden elektrik gücünün akışını kontrol etmekten sorumlu olan MOSFET'ler veya IGBT'ler gibi güç anahtarları bulunur. Kısa devre tespit edildiğinde kontrol devresi bu anahtarları hızlı bir şekilde kapatarak motora giden gücü etkili bir şekilde kesebilir ve daha fazla hasarı önleyebilir.
Akımın Sınırlandırılması
Bazı durumlarda, gücü tamamen kapatmak yerine kontrol devresi akımı güvenli bir seviyeye sınırlamaya çalışabilir. Bu, güç anahtarlarının görev döngüsünün ayarlanmasıyla sağlanabilir. Örneğin, güç anahtarlarını kontrol etmek için bir PWM (Darbe Genişlik Modülasyonu) sinyali kullanılırsa, kontrol devresi darbe genişliğini azaltabilir, bu da motordan akan ortalama akımı azaltır.
Arıza Tespiti ve Gösterimi
Servo motor sürücüsünün sürücüyü kısa devrelerden korumanın yanı sıra arızayı da tespit etmesi ve göstermesi gerekir. Bir kısa devre olayı tespit edildiğinde, sürücünün kontrol devresi tipik olarak bir arıza bayrağı oluşturacaktır. Bu bayrak, harici izleme sistemleri tarafından okunabilir veya sürücünün yerleşik ekranında görüntülenebilir.
Bazı gelişmiş servo motor sürücüleri ayrıca arızanın zamanı, aşırı akımın büyüklüğü ve arıza oluşumlarının sayısı gibi arıza bilgilerini de saklayabilir. Bu bilgiler sorun giderme ve bakım için çok yararlı olabilir.
Gerçek Dünya Uygulamaları ve Zorluklar
Gerçek dünya uygulamalarında kısa devre koruması, servo motor sistemlerinin güvenilirliğinin sağlanmasında hayati bir rol oynar. Örneğin robotlarda, konveyör sistemlerinde ve CNC makinelerinde servo motorların kullanıldığı endüstriyel otomasyonda kısa devre, üretimin aksamasına ve maliyetli onarımlara yol açabilir.
Ancak etkili kısa devre korumasının uygulanması bazı zorlukları da beraberinde getirir. Zorluklardan biri hızlı tepki süresi ile yanlış tetikleme arasında denge kurmaktır. Koruma sisteminin hasarı önlemek için kısa devreleri hızlı bir şekilde tespit edebilmesi gerekir, ancak aynı zamanda motor başlatma veya yük değişiklikleri sırasında meydana gelebilecek normal akım yükselmelerine karşı aşırı duyarlı olmamalıdır.
Diğer bir zorluk ise koruma sistemini farklı çalışma koşulları altında çalışacak şekilde tasarlamaktır. Servo motor sürücülerinin yüksek sıcaklık, nem ve elektriksel gürültünün olduğu zorlu ortamlarda çalışması gerekebilir. Kısa devre koruma sistemi bu koşullarda güvenilir bir şekilde çalışabilmelidir.
Servo Motor Sürücü Seçiminde Dikkat Edilmesi Gereken Diğer Hususlar
Servo motor sürücüsü seçerken kısa devre koruması dikkate alınması gereken önemli bir faktördür. Akılda tutulması gereken bazı noktalar şunlardır:
Koruma Seviyesi
Yüksek düzeyde kısa devre koruması sunan bir sürücü arayın. Bu, hızlı tepki sürelerini, çoklu koruma mekanizmalarını ve kısa süreliğine yüksek kısa devre akımlarına dayanma yeteneğini içerebilir.
Teşhis Özellikleri
Gelişmiş teşhis özelliklerine sahip sürücüler, kısa devre olayları hakkında değerli bilgiler sağlayabilir. Bu, sorunların hızlı bir şekilde tanımlanmasına ve çözülmesine yardımcı olarak kesinti süresini azaltır.
Uyumluluk
Sürücünün kısa devre koruma sisteminin servo motor ve sistemin tamamıyla uyumlu olduğundan emin olun. Farklı motorların farklı akım gereksinimleri ve özellikleri olabilir ve koruma sisteminin buna göre uyum sağlaması gerekir.
Çözüm
Sonuç olarak, servo motor sürücüsünün kısa devre koruması, servo motor sistemlerinin güvenliğini ve güvenilirliğini sağlayan kritik bir fonksiyondur. Koruma sistemi, akımı sürekli izleyerek, kısa devre olaylarına hızla yanıt vererek ve arıza tespiti ve gösterimini sağlayarak sürücünün, motorun ve tüm sistemin zarar görmesini önlemeye yardımcı olur.
Servo motor sürücüleri tedarikçisi olarak, güvenilir kısa devre korumasına sahip yüksek kaliteli ürünler sunmaya kendimizi adadık. Servo motor sürücülerimiz hakkında daha fazla bilgi edinmek istiyorsanız veya kısa devre korumasıyla ilgili sorularınız varsa, daha fazla tartışma ve potansiyel tedarik için lütfen bizimle iletişime geçmekten çekinmeyin. Özel ihtiyaçlarınızı karşılamak için sizinle birlikte çalışmayı sabırsızlıkla bekliyoruz.
Referanslar
- Johnson, RC (2018). Servo Motor Kontrolü: İlkeler ve Uygulama. McGraw - Tepe Eğitimi.
- Smith, AB (2020). Elektronik Cihazlar ve Devre Teorisi. Pearson.
- Brown, LM (2019). Endüstriyel Otomasyon: Temeller ve Uygulamalar. Öğrenmeyi Başlatın.
